主站集中型饋線自動化（ FA）通過配電終端和配電主站的配合，在發生故障時依靠配電主站判斷故障區域，并通過自動遙控或人工方式隔離故障區域，恢復非故障區域供電。主站集中型饋線自動化測試是完成集中型饋線自動化投運，充分發揮配電自動化主站故障處理準確性、及時性和可靠性的技術保障 ， 在投入使用前需進行測試，主要測試方式有主站注入法和現場終端注入法。

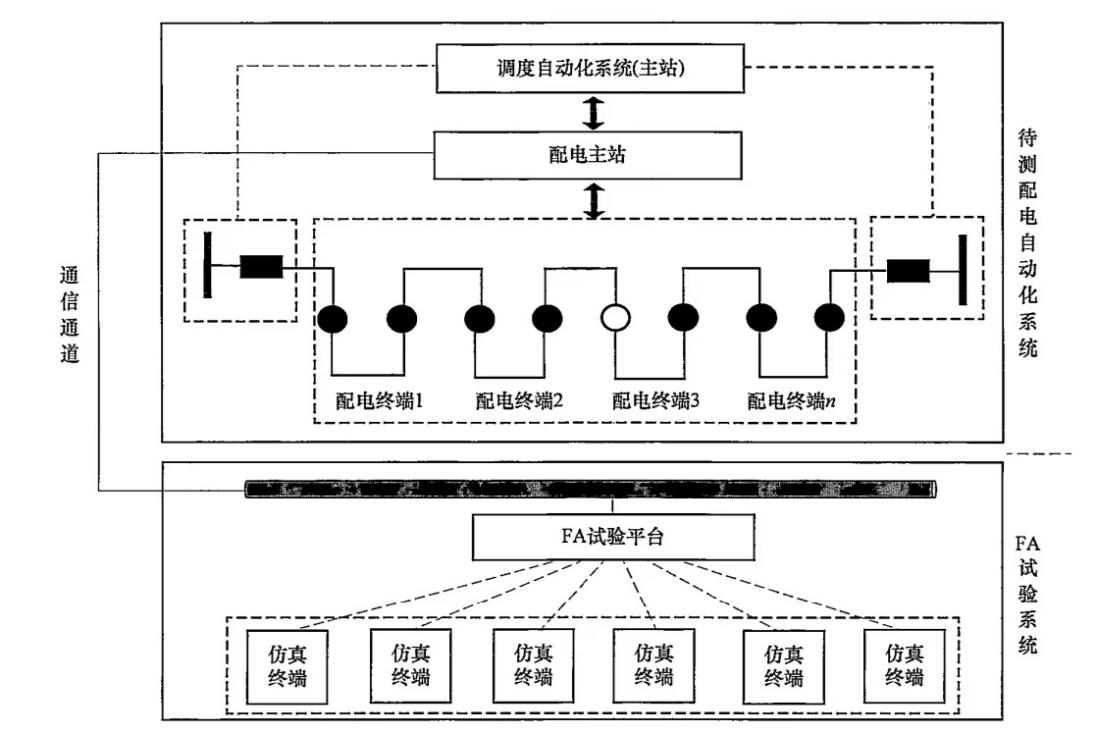

主站注入 法 測試 是 通過配自主站注入式測試系統，模擬配電自動化終端采集三遙及故障特性信息，采用 IEC104規約實時上送主站，將故障特性數據信息通過通信接口注入被測配自主站系統，并接受主站系統下發的故障處理調整控制命令，做出及時應答，交互檢驗配自主站系統故障處理功能，數據處理能力等。

測試 過程：

1） 開具主站注入測試工作票。

2） 測試時，測試平臺需通過機房接入主站，待測線路上所有配電終端 IP地址及端口號需主站側重新設置。

3） 測試人員根據主站人員提供的臨時 IP地址及端口號、轉發點表模擬終端信號。測試完畢后，主站需將終端IP恢復至初始狀態。

4） 主站處理故障邏輯啟動條件為斷路器跳閘 和事故總告警 ，需要修改斷路器轉發通道 IP地址及端口號，通過測試平臺進行模擬仿真。

5） 主站側應做好安全防護工作，避免測試線路跳閘影響到其他線路。

6） 主站人員在斷路器 D/A控制模式表中增加此測試線路，并修改故障啟動條件。

7） 在測試工作平臺上依次執行上述方案中的測試案例。

8） 在測試過程中，配合記錄試驗數據。

9） 在故障測試時，記錄故障處理過程，并截圖。所有測試完畢后，恢復所有主站配置至初始狀態。

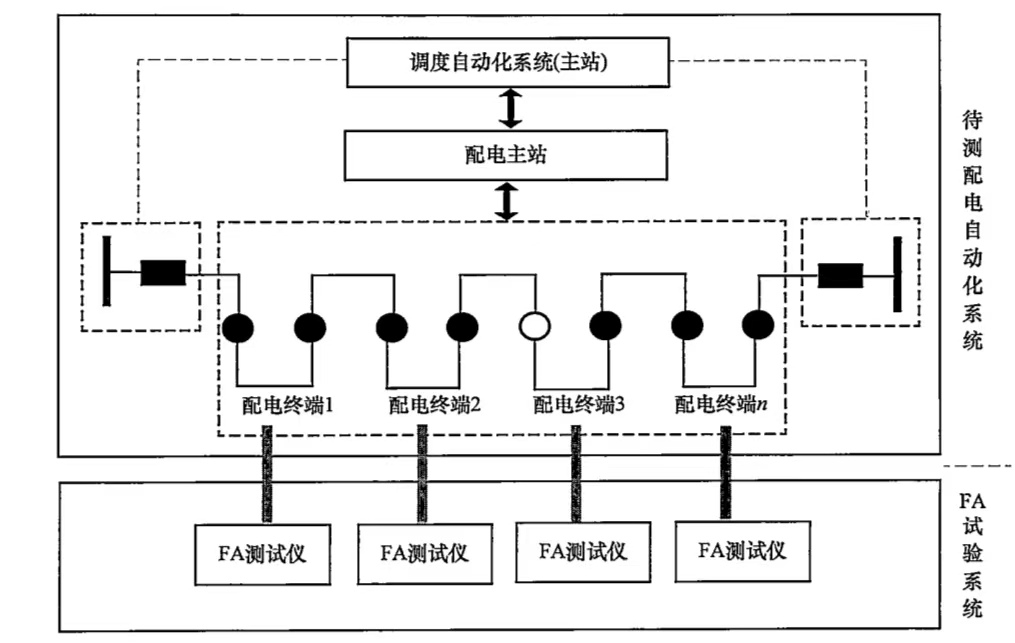

現場終端注入 法 是 針對配電自動化終端，通過自動化同步注入式測試系統，模擬被測試線路配電自動化終端的二次側，通過控制中心遠程控制同步注入式測試儀在同一時刻注入模擬故障電氣量，從而對配電自動化主站、終端、通信等各個環節故障處理進行測試。

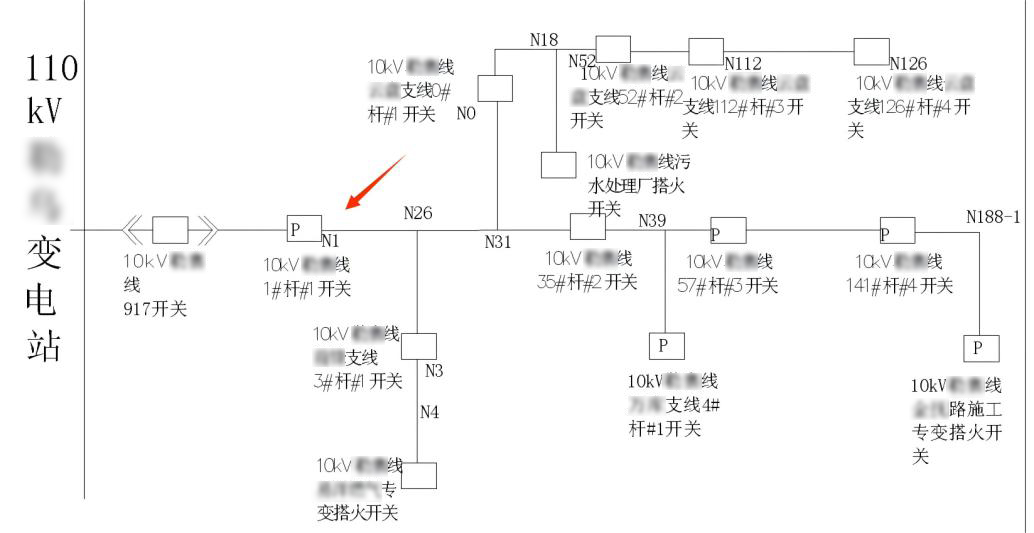

以 10kV某 線1#桿#1 開關與10kV某線57#桿#3開關之間故障為例：

現場開關終端 接線完成后 ， 測試儀模擬的所有開關都要進行三遙測試驗證。

測試前準備工作 ：

為保證測試過程中，配電終端與主站之間信息交互正確性，需完成以下工作：

• 待測配電 終端 已安裝 FTU ， 與主站或子站通信調試完成；

• 本地三遙（包含過流信號等 )調試完成，開關正常動作，數據正確，已完成與主站的數據聯調；

測試儀的三遙輸出點接入到配電終端 ， 并做好以下防護：

1）接入測試儀的開關安全隔離與防護

• CT短接；

• PT開路；

• 開關柜 或終端 就地 /遠方打到“就地”狀態；

• 開關柜 或終端 操作電源斷開。

2）未接入測試儀的開關安全隔離與防護

• 自動化柜對應開關遙控連片斷開；

• 開關柜 或終端 “就地/遠方”打到“遠方”狀態。

測試時采用混合注入測試法，共用 4 臺測試儀，測試儀位置及分配的 IP如下：

測試過程：

1） 確認被測試線路開關狀態與主站系統開關狀態一致。

2） 主站 模擬 10kV 某 線 1#桿#1開關與10kV 某 線 57#桿#3開關之間故障 跳閘 ， 故障電流動作 ， 驗證 FA邏輯正確性。

3） 用模擬斷路器代替 10kV 某 線 1#桿#1開關 、 10kV 某 線 57#桿#3開關 。配電自動化 終端 測試儀接 10kV 某 線 1#桿#1開關 ， 連接模擬斷路器 、 終端裝置 和 測試儀 。

4） 現場 測試 人員與主站人員聯系并確定 FTU 執行模式為交互執行， FTU 運行方式為在線。

5） 現場 測試 人員與主站人員聯系并在約定時間用 測試儀施加故障電流：

①在10kV 某 線 1#桿#1開關注入11.4A（過流二段定值二次值12A*0.95）電流值，持續10s 。 驗證可靠不動作；
②在10kV 某 線 1#桿#1開關注入12.6A（過流二段定值二次值12A*1.05）電流值，持續0.50S（過流二段延時時間0.45*1.1），10kV 某 線 1#桿#1開關 跳閘 ， 故障電流保護動作 ；

③在10kV 某 線支線 3#桿#1開關注入零序電流0.026A（小電流接地 ， 零序電流啟動值 0.025A*1.05）、零序電壓315V（小電流接地 ， 零序電壓啟動值 300V*1.05）及零序電壓180 ° 、零序電流角度為 0 ° 的數值，持續 0.1S（小電流接地動作延時時間0S），10kV 某 線 1#桿#1開關小電流接地跳閘 ， 小電流接地故障保護動作。

6） 現場 觀察 10kV 某 線 1#桿#1開關過流 分合情況， 現場測試人員 與主站人員確認主站系統畫面開關變位情況。

7） 由主站 人員 、現場測試人員，通過告警窗，核查主站系統采集故障信號是否完整并及時，故障分析后彈出的故障隔離策略是否正確。

8） 按照主站系統彈出的故障隔離策略下發遙控指令，進行故障隔離和供電恢復處理，同時主站人員與終端現場測試人員確認現場 10kV 某 線 1#桿#1開關分閘，狀態 是否與主站系統開關變位一致 。

現場 故障隔離方案為：斷開 10kV 某 線 1#桿#1開關。

現場 恢復供電方案為：當前線路無聯絡開關，無轉供邏輯。

① 現場 測試 人員與主站 人員 、 自動化人員聯系恢復線路初始狀態，并確認開關狀態及保護信號狀態恢復正常。

② 現場 測試 人員與主站廠家 、 自動化人員聯系并確定 FTU 執行模式為自動執行， FTU 運行方式為在線。

主站注入法測試過程簡單，但只能測試主站的 FA邏輯，無法真實驗證整個鏈路過程，由于是通過報文觸發，沒有經過真實回路進行校驗。 終端注入法測試更全面，但涉及二次帶電作業，現場應用中可以根據需求選擇合適的測試方法。
